MYXNQ-97E故障設置與檢測連接平臺

一、故障設置與檢測連接平臺-產品簡介

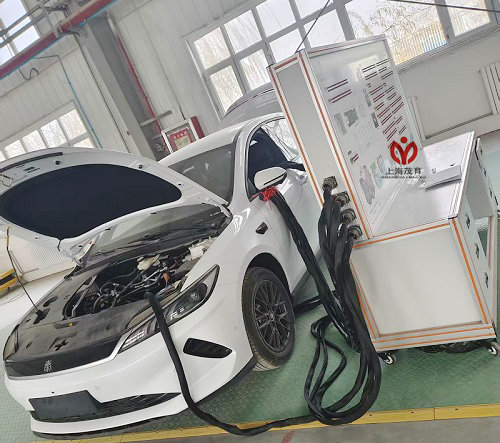

故障設置與檢測連接平臺采用純電動汽車原車插接器實物制作，無損原車部件與線束，包括電池管理系統、電機控制器、交流充電單元、無鑰匙進入系統、車身控制系統、車身電氣系統，網關，車門電腦系統插接器及專用線束，通過專用線束與車輛連接，可直接在檢測臺面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等,可完成電動汽車整車系統（電池管理系統、電機控制器、交流充電單元、無鑰匙進入系統、車身控制系統、車身電氣系統，網關，車門電腦系統）相關的實驗實訓內容。適合于全國職業院校技能大賽“新能源汽車檢測與維修”大賽賽項與整車的實訓教學。



二、功能特點
1.通過專用線束與車輛連接(訂制連接線束,無損原車部件與線束)，斷開專用線束后車輛功能完整。新能源整車檢測與診斷實訓臺與本次采購的新能源整車聯動使用(注：新能源汽車整車另外配套)。
2.車輛結構完整，各控制系統、傳感器、執行器齊全，可正常運行。
3.可通過原車儀表顯示整車動、靜態信號參數。
4.配備新能源汽車電池管理系統、電機控制器、交流充電單元、無鑰匙進入系統、車身控制系統、車身電氣系統，網關，車門電腦系統原理教學板。

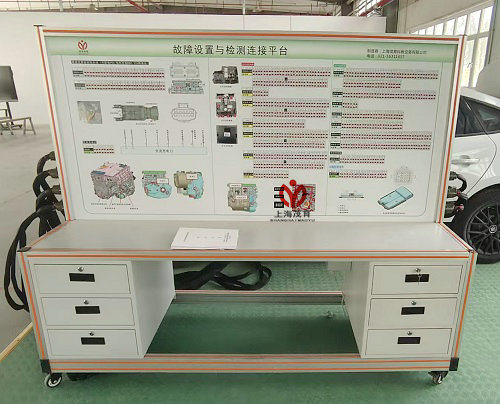

5.實訓臺面板采用帶檢測端子的原理面板：面板打印有永不褪色的彩色控制單元和執行器、傳感器端子圖；并安裝傳感器與執行器的檢測端子。
6.可以實現多名學員同時進行車輛高技術的維修診斷實訓。
7.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建（帶鋼制抽屜3只，雙開門儲物柜），耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面裝配32mm厚彩色高密度復合板，方便放置資料、輕型檢測儀器等。
8.安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，進行原車配套的檢測與維修。檢測平臺便于教師設故和學生實時在線信號測量，可根據教學實際需求選用，檢測故障點大于200路，可以設置斷路、短路、虛接等故障；
9.配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點。
三、技術規格
1.外形尺寸：2050×700×1700mm(長×寬×高)
2.面板外形尺寸：1488×948mm（長*寬）
3.移動腳輪：100*60mm
4.工作溫度：-40℃～+50℃
四、實訓（實驗）項目
1.實現新能源汽車電池管理系統、電機控制器、交流充電單元、無鑰匙進入系統、車身控制系統、車身電氣系統，網關，車門電腦系統各項目實訓
2.各控制器模塊的結構和工作原理；
3.各控制器的檢測；
4.新能源汽車故障碼的讀取方法；
5.分析新能源汽車故障現象，掌握新能源汽車故障排除方法。
6.新能源汽車維修與保養實訓。
7.新能源汽車大賽培訓實訓。
8.PEU電源系統的數據分析和故障診斷
9.PEU互鎖信號的數據分析和故障診斷
10.PEU P-CAN總線的數據分析和故障診斷
11.PEU電機溫度傳感器的數據分析和故障診斷
12.PEU旋變傳感器的數據分析和故障診斷
13.DC/DC直流充電控制的數據分析和故障診斷
14.DC/DC直流充電輸出的數據分析和故障診斷
15.VCU電源系統的數據分析和故障診斷
16.VCU制動燈開關的數據分析和故障診斷
17.VCU電子換擋器的數據分析和故障診斷
18.VCU互鎖信號的數據分析和故障診斷
19.VCU B-CAN總線的數據分析和故障診斷
20.VCU P-CAN總線的數據分析和故障診斷
21.VCU喚醒信號的數據分析和故障診斷
22.VCU模式開關的數據分析和故障診斷
23.VCU加速踏板傳感器的數據分析和故障診斷
24.VCU冷卻系統的數據分析和故障診斷
25.OBC P-CAN總線的數據分析和故障診斷
26.OBC溫度傳感器的數據分析和故障診斷
27.BMS電源系統的數據分析和故障診斷
28.BMS P-CAN總線的數據分析和故障診斷
29.BMS喚醒信號的數據分析和故障診斷
30.BMS碰撞信號的數據分析和故障診斷
31.BMS充電狀態信號的數據分析和故障診斷
32.直流充電插座CAN總線的數據分析和故障診斷
33.直流充電插座連接確認信號的數據分析和故障診斷
34.直流充電插座充電喚醒信號的數據分析和故障診斷
35.直流充電插座溫度傳感器的數據分析和故障診斷
36.新能源汽車大賽培訓實訓。
37.電池管理系統、電機控制器、交流充電單元、無鑰匙進入系統、車身控制系統、車身電氣系統，網關，車門電腦系統結構和工作原理、數據分析和故障診斷、故障診斷與排除。
五、基本配置
1. 故障設置控制器1套；
2. 新能源整車在線檢測實訓臺1套；
3. 考核系統 1套；
4. 專用對接線束1套。

---

友情提示：
1、設備驗收：各采購單位收貨時請檢查故障設置與檢測連接平臺的貨品外觀，核實故障設置與檢測連接平臺的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供故障設置與檢測連接平臺使用說明書和質保期，在質保范圍內提供對故障設置與檢測連接平臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌墓收显O(shè)置與檢測連接平臺選型錯誤或設備購買數量錯誤，造成故障設置與檢測連接平臺的退換貨要求，將不被接受；
4、設備貨期：對故障設置與檢測連接平臺的發貨期為參考值，如您需要了解故障設置與檢測連接平臺的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對故障設置與檢測連接平臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關故障設置與檢測連接平臺的技術咨詢；
