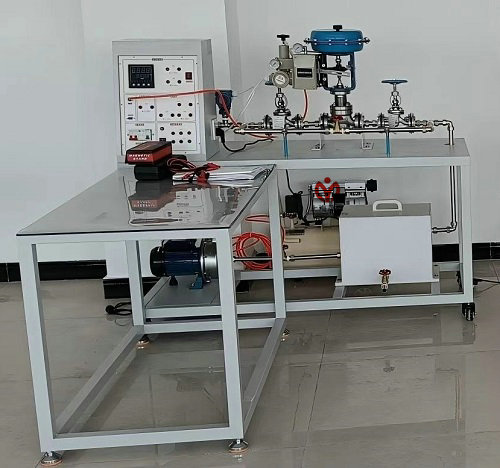

MYHG-28B氣動薄膜控制閥安裝與電氣閥門定位器校驗系統

一、氣動薄膜控制閥安裝與電氣閥門定位器校驗系統--概述
氣動薄膜控制閥在《熱工化工檢測技術》課程教學的重要組成部分，通過該實驗?zāi)芗由顚W(xué)生對自動檢測技術理論的理解，使學生更好的學好這門工程基礎課，了解傳感器動態響應特性的對動壓測量的重要性和測量及處理方法。通過流量、壓力；產生交變壓力信號控制流體過程，以加深學生對壓力檢測技術的理解。

二、實訓系統功能
1、熟練掌握氣動薄膜控制膜頭的拆解與組裝
2、熟練掌握閥門定位器在控制閥上的安裝、調試
3、熟練掌握手操器的電路、氣路連接
4、調熟練掌握節閥行程校驗
5、熟練掌握調節閥本體試漏
6、熟練掌握調節閥泄漏量測試。
三、實訓系統配置
一）、操作臺參數：
1、外形尺寸（長寬高）1400×600×700mm。
2、實訓臺面采用一級冷軋鋼板
3、實訓臺架采用50*50mm方鋼管焊接，能調整水平；
4、表面噴塑處理；
5、實訓臺面板。
二）、漏電開關1個
電壓220VAC；
三）、盤內附件1套
儀表接線端子、銅管測量管道、電源插座、開關
四）、數字精密壓力變送器1個
1、測量范圍：0～0.6Mpa
2、測量介質：氣體；
3、表盤直徑：100mm；
4、安裝方式：儀表盤上安裝；
5、現場顯示
6、輸出4-20mA
五）、壓力量計1個
1、測量介質：氣體；
量范圍：0～0.6Mpa
2、測量介質：氣體；
3、表盤直徑：100mm；
4、安裝方式：儀表盤上安裝；
5、現場顯示
6、輸出4-20mA
六）、行程測量專用儀表1套
1、量程.0-30mm；
2、液晶顯示器；
3、磁性?xún)x表座；
4、測量調節閥行程時專用鏈接件；
5、配數據專用線
七）、安裝支架2套
1、材質：碳鋼法蘭；公稱通徑DN32；PN1.6Mpa。
2、支架底部可自由移動；
3、表面鍍鋅處理。
八）、輔助操作臺1套
1、參考尺寸：≥1200*600*700mm，二層；
2、實訓臺面采用一級冷軋鋼板；
3、實訓臺架采用30*30mm方鋼管焊接，能調整水平；
4、表面噴塑處理；
5、配零部件定位擺放標識；
6、實訓臺面鋪厚度2mm透明膠板。
九）、操作器
供電電源：220VAC；閥位給定輸出信號：4～20mA；閥位反饋輸入信號：4～20mA，通訊方式：RS485。
十）、空氣壓縮機
十）、水泵：750W，不銹鋼渦旋式
十一）、水箱：工程塑料板，防生銹

友情提示：
1、設備驗收：各采購單位收貨時請檢查氣動薄膜控制閥安裝與電氣閥門定位器校驗系統的貨品外觀，核實氣動薄膜控制閥安裝與電氣閥門定位器校驗系統的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供氣動薄膜控制閥安裝與電氣閥門定位器校驗系統使用說明書和質保期，在質保范圍內提供對氣動薄膜控制閥安裝與電氣閥門定位器校驗系統的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌臍鈩?dòng)薄膜控制閥安裝與電氣閥門定位器校驗系統選型錯誤或氣動薄膜控制閥安裝與電氣閥門定位器校驗系統購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對氣動薄膜控制閥安裝與電氣閥門定位器校驗系統的發貨期為參考值，如您需要了解氣動薄膜控制閥安裝與電氣閥門定位器校驗系統的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對氣動薄膜控制閥安裝與電氣閥門定位器校驗系統有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關氣動薄膜控制閥安裝與電氣閥門定位器校驗系統的技術咨詢；
